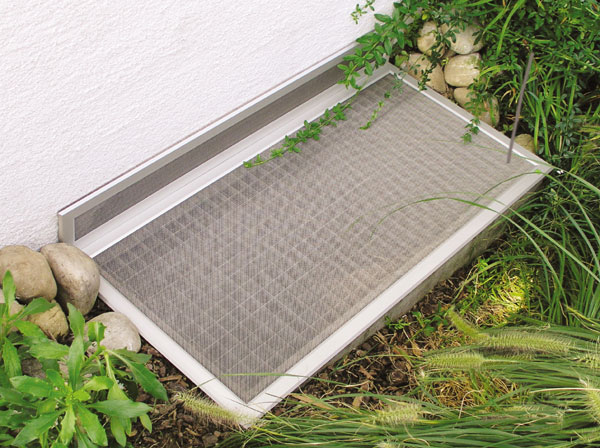

Lichtschachtabdeckung 620

Lichtschachtabdeckung mit L-Winkel. Geeignet z.B. für Schächte, mit überstehender Maueröffnung bis 90 mm Höhe. Standardausführung begehbahr (V2A-Edelstahlgewebe), auf Wunsch begehbar (Streckmetall aus nichtrostendem Edelstahl).

SPEZIFIKATIONEN

Profil Außenkontur:	Material Aluminium stranggepresst Hohlkammerprofil auf Gehrung geschnitten
Dimensionen Profil:	Höhe 7 mm, Tiefe 40 mm
L-Winkel:	Vorgebohrtes Aluprofil wird am Rahmen vernietet
Dimension L-Winkel:	V20 x 100 mm
Farben Profil:	alu (EV l), Sonderfarben möglich
Breite Max.:	200 cm
Breite Min.:	40 cm
Tiefe Max.:	130 cm
Tiefe Min.:	30 cm
Standardbespannung:	V2A-Edelstahlgewebe, Drahtdicke 0.5 mm begehbar auf ausreichend belastbaren Lichschachtrosten
Spezialbespannung: gegen Aufpreis	Streckmetall aus nichtrostendem Edelstahl, Befahrbar auf ausreichend belastbaren Lichtschachtrosten

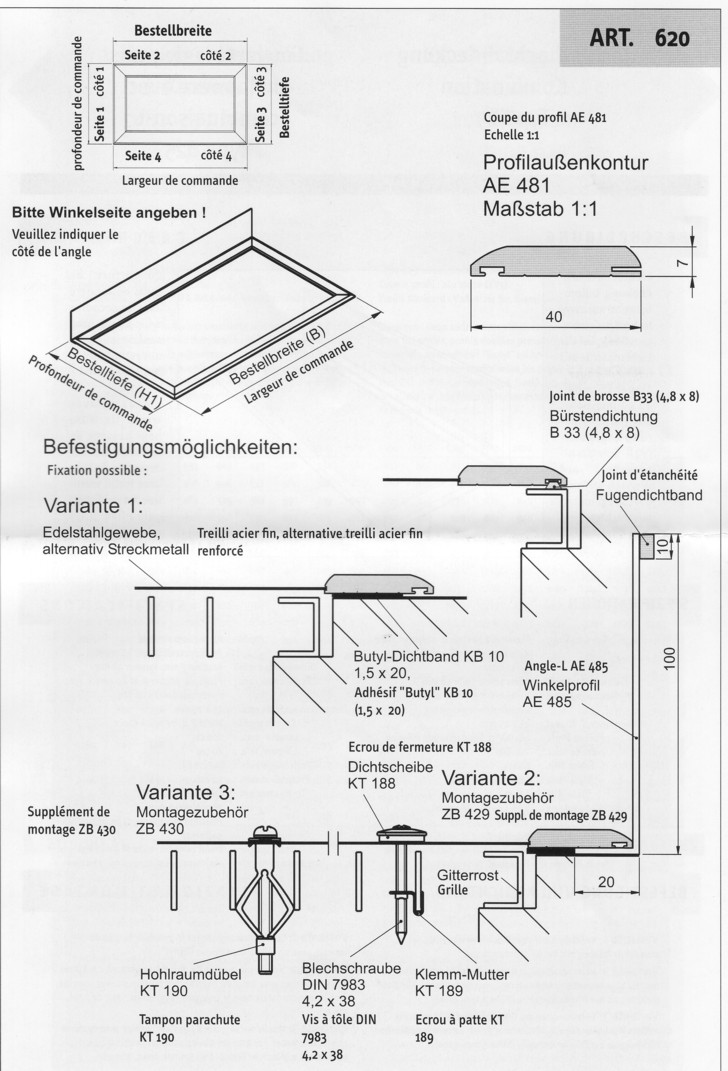

BEFESTIGUNG UND ABDICHTUNG

Variante 1: Verkleben auf dem Mauerwerk bzw. der Lichtschachteinfassung mit Butyl-Dichtungsband.

Variante 2: Verschrauben am Gitterrost des Lichtschachts mittels Klemmmuttern. Abdichtung durch umlaufende Bürstendichtung an der Profilunterseite (Höhe 5 mm, grau).

Variante 3: Verschrauben am Gitterrost des Lichtschachts mittels Hohlraumdübeln. Abdichtung durch umlaufende Bürstendichtung an der Profilunterseite (Höhe 5 mm, grau).

Lichtschachtabdeckung TYP 620
