Warema R 6 / R10


Lichtschlitzabdeckung

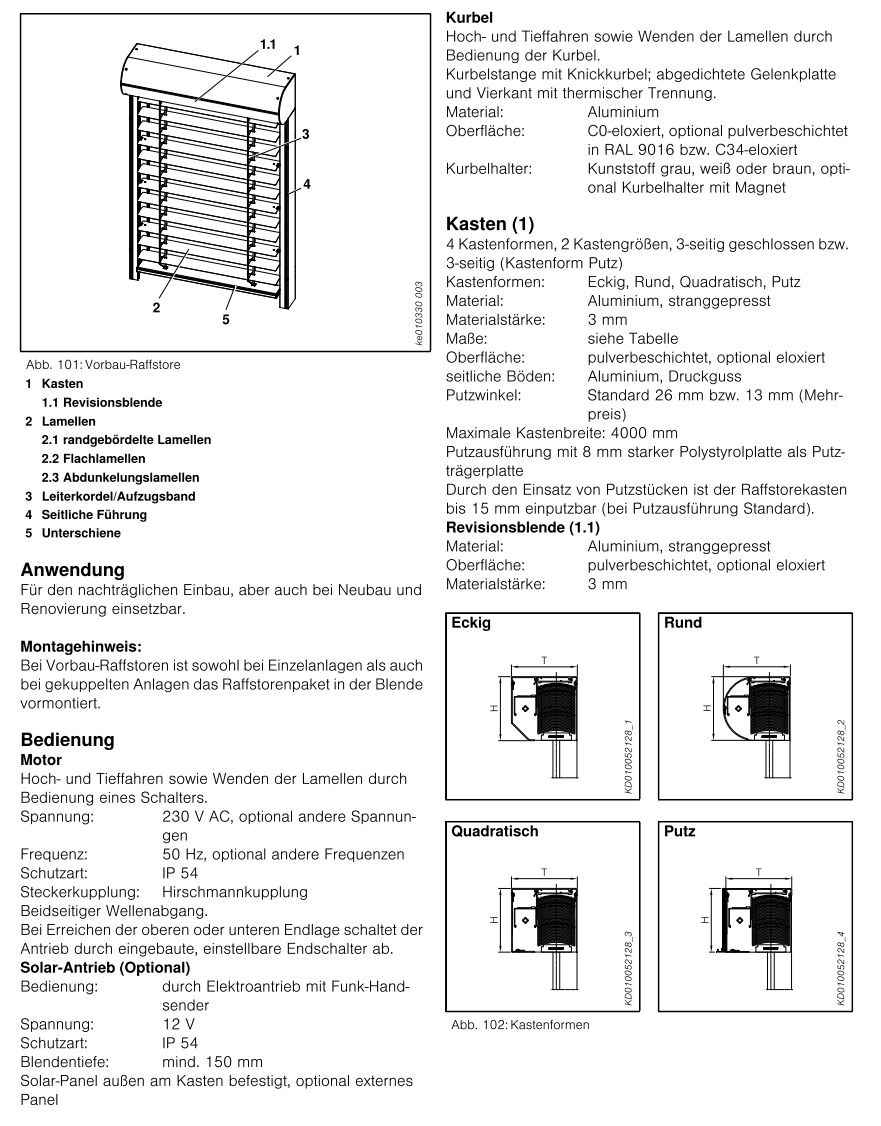

Warema Abdunkelungs-Raffstore R 6 / R10

Warema R6

Der Vorbau-Raffstore punktet mit vielseitigen Ausstattungsmöglichkeiten und einer großen Auswahl an Zubehör:

Bei den Blenden haben Sie die Wahl zwischen diversen Standard- und Sonderformen. Auch eine Einputzblende erhalten Sie für diesen Raffstore.

Wenn Sie an Ihrem Gebäude Rollladen und Raffstoren kombinieren möchten, bietet sich der Vorbau-Raffstore ebenfalls an - er ist in Einbau und Optik kompatibel mit dem WAREMA Vorbau-Rollladen.

Gerade für den nachträglichen Einbau eignet sich der optional verfügbare Solar-Antrieb. Er macht eine Wand-Durchführung für Leitungsverlegung und Spannungsversorgung überflüssig.

Der integrierte oder nachrüstbare Insektenschutz sorgt für zusätzlichen Wohnkomfort.

Steckbrief

min. Breite (mm)

680 (ohne Insektenschutz)
710 (mit Insektenschutz)

max. Breite (mm)

4000 (ohne Insektenschutz)
2000 (mit Insektenschutz)

max. Höhe (mm)

4000 (ohne Insektenschutz)
2500 (mit Insektenschutz)

Antrieb

Motor (alle Lamellentypen)
Kurbel (nur für Flachlamellen erhältlich)

Typenbezeichnungen

R6
R10

Blenden-Beispiele

Eckige Blende

Rundblende

Quadratische Blende

Einputzblende

Erhältliche Lamellenformen

Randgebördelte Lamelle, 80 mm

Flachlamelle, 80 mm

Abdunkelungslamelle, 73 mm





Antriebe

Unsere Raffstoren bieten wir mit Motor- oder Kurbelantrieb und diversen Zusatzausstattungen an. Über Schnittstellen lassen sich die Motoren in verschiedeneSteuerungssysteme einbinden.

Im Folgenden finden Sie weitere Informationen zu unseren Antrieben.

Standard-Motor

Unsere Motoren sind serienmäßig mit einstellbaren Endschaltern ausgerüstet. Durch diese haben Sie die Möglichkeit die obere und untere Endlage des Fahrbereiches auf Ihre individuelle Einbausituation anzupassen.

WAREMA bietet optimal auf Raffstoren abgestimmte Steuerungssysteme an, die diese Anforderungen erfüllen. W

Bitte beachten Sie:

Bei Nichtwohngebäuden wird gem. DIN EN 15232 ein Sonnenschutz mit automatisierter Sonnenschutzsteuerung empfohlen. Der Sonnenschutz sollte deshalb nicht händisch durch eine Kurbel bedient werden.

Gemäß DIN EN 15232 ist zur Erreichung von Energieeffizienzklasse A oder B eine sonnenstandsabhängige Lamellennachführung Mindestanforderung.

Bei Neubauten und Sanierung von Gebäuden der öffentlichen Hand wird empfohlen die Energieklasse B als Mindestanforderung anzunehmen.

230 V Mittelmotor

Schutzart IP 54

Mit komfortabel einstellbaren oberen und unteren Endschaltern

Optimaler Sonnenschutz in Verbindung mit WAREMA Sonnenschutz-Steuerungssystemen

Übersicht Lamellenfarben


Nummer


Farbe



RAL 1015
Hellelfenbein



RAL 1019
Graubeige



RAL 1036
Perlgold



RAL 3004
Purpurrot



RAL 5011
Stahlblau



RAL 6009
Tannengrün



RAL 7016
Anthrazitgrau



RAL 7035
Lichtgrau



RAL 7038
Achatgrau



RAL 8014
Sepiabraun



RAL 9006
Weißaluminium



RAL 9007
Graualuminium



RAL 9010
Reinweiß



RAL 9016
Verkehrsweiß



DB 502
Blau Eisenglimmer



DB 603
Grün Eisenglimmer



DB 702
Grau Eisenglimmer



DB 703
Anthrazit Eisenglimmer



W 3005
Weinrot Perlglimmer



W 4800
Hellbeige



W 4919

Erdbraun Eisenglimmer



W 4922
Cappuccino



W 7329
Dunkelbronze



W 8000

Selektive Lamelle



W 8100
Millfinish II



W 8780
Lichtbronze





Raffstore-Lamellen mit Reynolux® EcoClean™-Beschichtung

Nummer

Farbe

RAL 9006 Reynolux® EcoClean™*,
Weißaluminium, matt

RAL 9007
Reynolux® EcoClean™*,
Graualuminium, matt

RAL 9016
Reynolux® EcoClean™*,
Verkehrsweiß, matt

DB 703
Reynolux® EcoClean™*,
Anthrazit Eisenglimmer, matt

* Lamellenoberseite mit Reynolux® EcoClean™-Beschichtung matt, ähnlich der angegebenen Farbnummer.
Hinweis: Die Reynolux® EcoClean™-Beschichtung ist bei folgenden Lamellentypen einsetzbar: 80/ 80 AF, 73/90/93



Details Fliegengitter.

Angaben von Innen
