Ombramobil
Der Ombramobil ist ein frei stehender Doppelstoren, der eine sehr grosse
Beschattungsfläche bietet, aber auch gegen Regen schützt. In der Mitte ist der

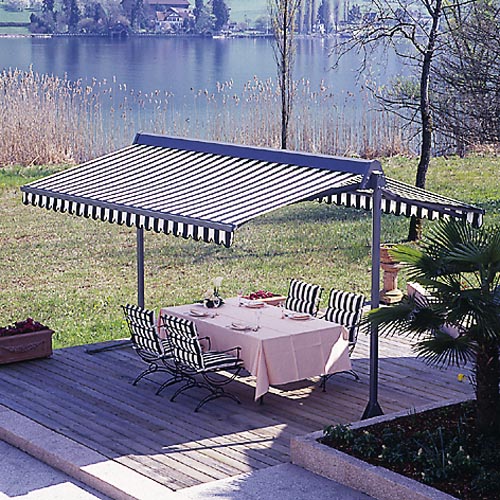

Platz frei für die Bestuhlung (anders als bei Schirmen) Der Ombramobil ist sehr vielseitig
anwendbar, z.B. für Restaurationsbetriebe oder im Privatbereich, aber auch für Marktstände oder

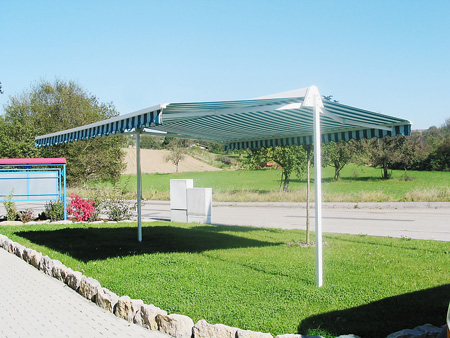

Festivitäten. Die Zweibeinversion kann mit Querfuss oder mit Bodenhülsen zum Einbetonieren geliefert
werden. Die standfeste Vierbeinversion (Spreizstützen) ist geeignet für unebenen
Boden, z.B. Rasen oder Kiesplatz. Beide Versionen sind am Boden verschraubbar. Das
Tuch ist im Kasten gut
geschützt, so dass der Ombramobil auch im Winter ohne weiteres im
Freien stehen gelassen werden kann. Zum Schutz der Store gibt es passende
Schutzhüllen. Der Antrieb erfolgt normalerweise über Getriebe und Handkurbel, ist aber auch über

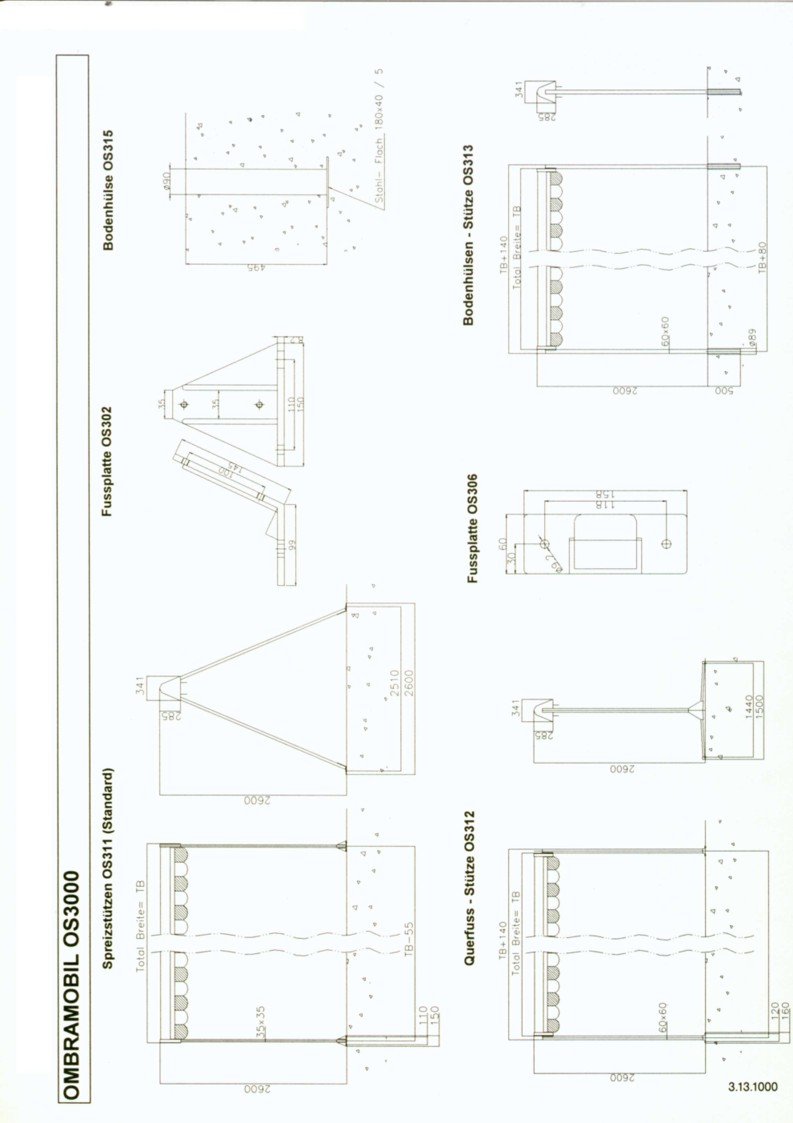

Motorantrieb möglich. Es stehen drei Stützenvarianten zur Auswahl: Spreizstütze,
Querfussstütze oder Bodenhülsenstütze
Dimensionen Ombramobil OS 3000
Kastenlänge: Kastenbreite:
300 cm 300, 350, 400 oder 450 cm
360 cm 300, 350, 400 oder 450 cm
420 cm 300, 350, 400 oder 450 cm
480 cm 300, 350, 400 oder 450 cm
540 cm 300, 350, 400 oder 450 cm
Totalhöhe der Anlage: 260 cm
Freist. Doppelmarkise OMBRAMOBIL OS3000
Getriebe-Ausführung inkl. Federelement
Beschreibung der Leistung
Bespannung mit Markisentuch. Ein- und
Ausfahren der Markise mit Kurbel
zum aushängen über Kegelradgetriebe mit mechanischem Endanschlag.
Durchgehendes Alu-Strangpress-Kastenprofil in Vieleckausbildung,
pulverbeschichtet, als Konstruktionstragelement. Seitenabschlussdeckel aus 1,5mm
Alu-Blech und Seitendeckel aus Alu-Gusslegierung zum Anbau des Tuchwellenlager,
des Getriebes und der Armlager. Eine gemeinsame Tuchwelle für beide
Bespannungen. Fallstangen als stranggepresstes Alu-Kammerprofil mit Regenrinne,
Aufnahmenuten für die Bespannung und den Volant, Befestigungskammer der
Gelenkarme, einschliesslich seitliche Abschlüsse. Gelenkarme aus
Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung.
Integrierte Zugfedern und Doppel-IONX-Stahlseile. Gelenkarmlager aus
Alu-Druckgusslegierung mit Neigungswinkelverstellung von 10 bis max. 20 Grad.
Markisenstativ als Vierbeinversion mit Stützen aus 4-Kant Stahlrohr,
korrosionsgeschützt, pulverbeschichtet mit Fussplatten aus
Alu-Gusslegierung zur Bodenmontage. Schraubensatz aus INOX. Totale Höhe
der Anlage : 260cm.
Vertikalstützen
und Querfüsse
aus 4-Kant Stahlrohr, korrosions-geschützt, pulverbeschichtet. Verbindungs- und
Fussplatten zur Bodenmontage aus Alu-Gusslegierung.
Option
2
:
Markisenstativ als Zweibeinversion mit Bodenhülsen.
Vertikalstützen aus 4-Kant
Stahlrohr, korrosionsgeschützt, pulverbeschichtet. Bodenhülsen, Länge 50 cm,
Stahlrohre Ø 8,9 cm, feuerverzinkt.
Oberflächenveredelung und Farbe der
Konstruktionsteile:
Alle
Metallteile pulverbeschichtet in der Standardfarbe:
Weiss
RAL 9010 oder RAL oder NCS Sonderfarbe nach Wunsch des Bauherrn.
Kurbelstange aus Metall, Oberfläche
pulverbeschichtet analog den
Standardfarben, mit Hacken und
kunststoffummanteltem Griff.
Beschreibung der Leistung
Freistehende doppelseitige Gelenkarmmarkise mit Motorantrieb, Bespannung mit Markisentuch. Ein- und Ausfahren der Markise mit powerFlex - Wechselstrommotor 220/230 V- mit Friktionsbremse und elektronischer Endlagenabschaltung, Thermoschutz, Schutzart IP54 (Spritzwasser), mit 0.8m 4-poligen Anschlusskabel als Zuleitung. Durchgehendes Alu-Strangpress-Kastenprofil in Vieleckausbildung, pulverbeschichtet, als Konstruktionstrageelement. Seitenabschlussdeckel aus 1,5mm Alu-Blech und Seitendeckel aus Alu-Gusslegierung zum Anbau des Tuchwellenlagers, des Getriebes und der Gelenkarmlager. Eine gemeinsame Tuchwelle für beide Bespannungen. Fallstangen als stranggepresstes Alu-Kammerprofil mit Regenrinne, Aufnahmenuten für die Bespannung und den Volant, Befestigungskammer der Gelenkarme, einschliesslich seitliche Abschlüsse. Gelenkarme aus Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung. Integrierte Zugfedern und Doppel-INOX-Stahlseile. Gelenkarmlager aus Alu-Druckgusslegierung mit Neigungswinkelverstellung von 10 bis max. 20 Grad. Markisenstativ als Vierbeinversion mit Stützen aus 4-Kant Stahlrohr, korrosionsgeschützt, pulverbeschichtet mit Fussplatten aus Alu-Gusslegierung zur Bodenmontage. Schraubensatz aus INOX.
Totale Höhe der Anlage : 260
cm.
Option 1: Markisenstativ als
Zweibeinversion mit Querfüssen.
Vertikalstützen
und Querfüsse aus 4-Kant Stahlrohr, korrosions-geschützt, pulverbeschichtet.
Verbindungs- und Fussplatten zur Bodenmontage aus Alu-Gusslegierung.
Option 2
: Markisenstativ als
Zweibeinversion mit Bodenhülsen.
Vertikalstützen
aus 4-Kant Stahlrohr, korrosions-geschützt, pulverbeschichtet. Bodenhülsen, Länge
50 cm, Stahlrohre Ø 8,9cm, feuerverzinkt.
Oberflächenveredelung und Farbe der
Konstruktionsteile:
Alle
Metallteile pulverbeschichtet in der Standardfarbe:
Weiß
RAL 9010 oder RAL und NCS Sonderfarbe nach Wunsch des Bauherrn.
