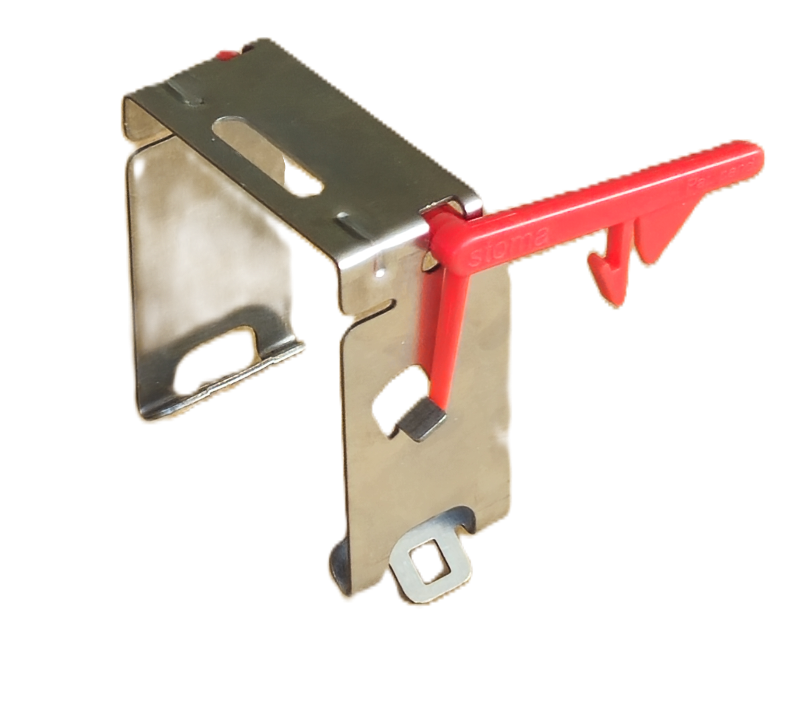

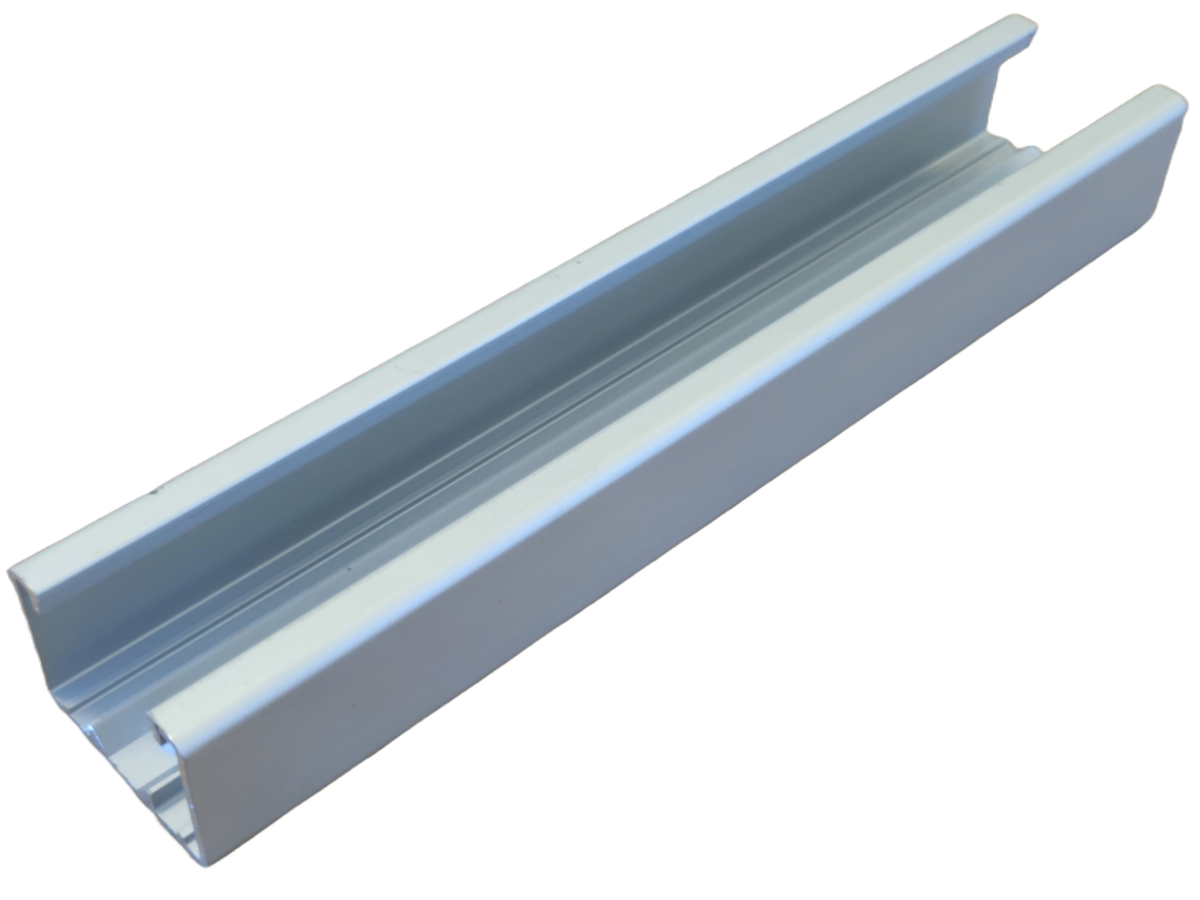

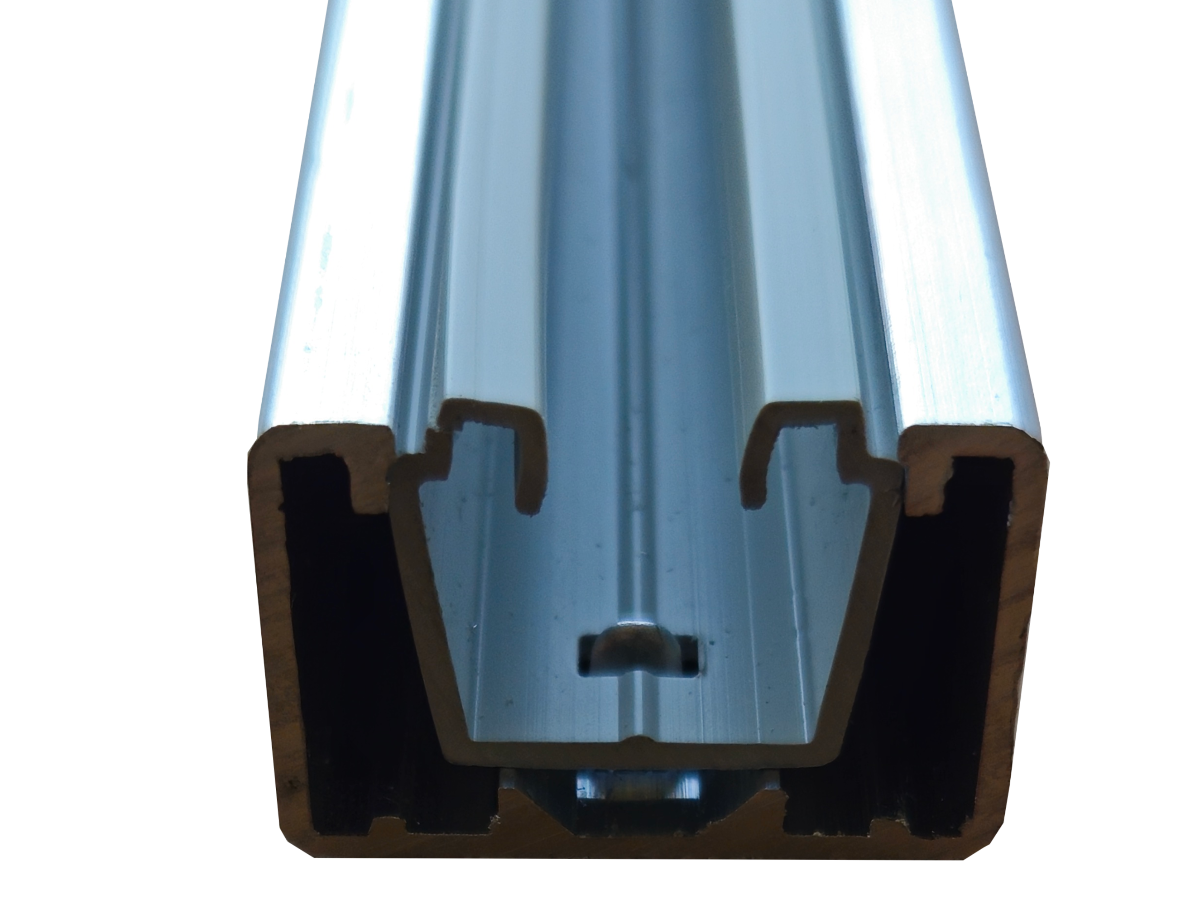

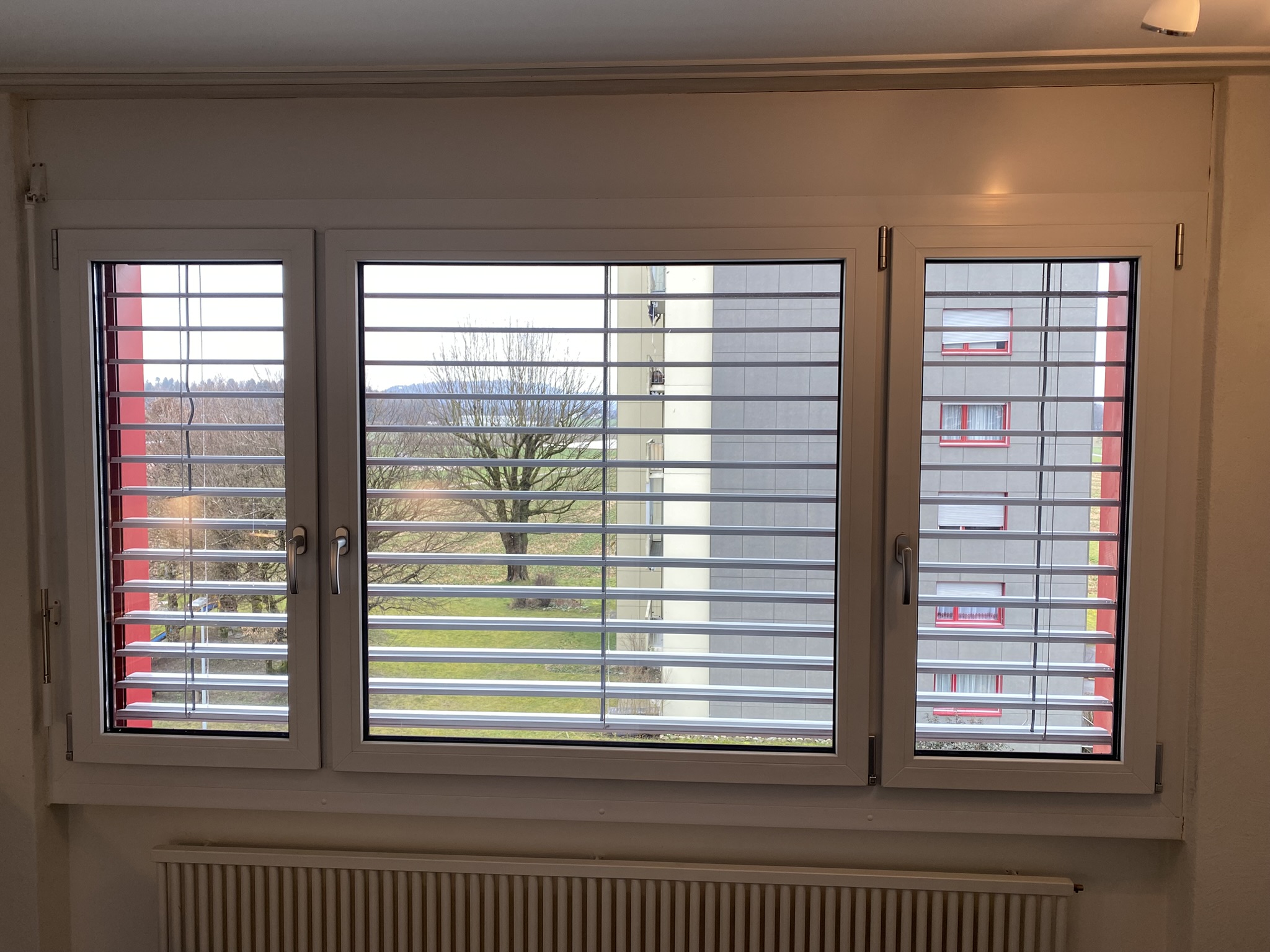

Stoma Lamellenstoren
















Stoma Lamellenstoren

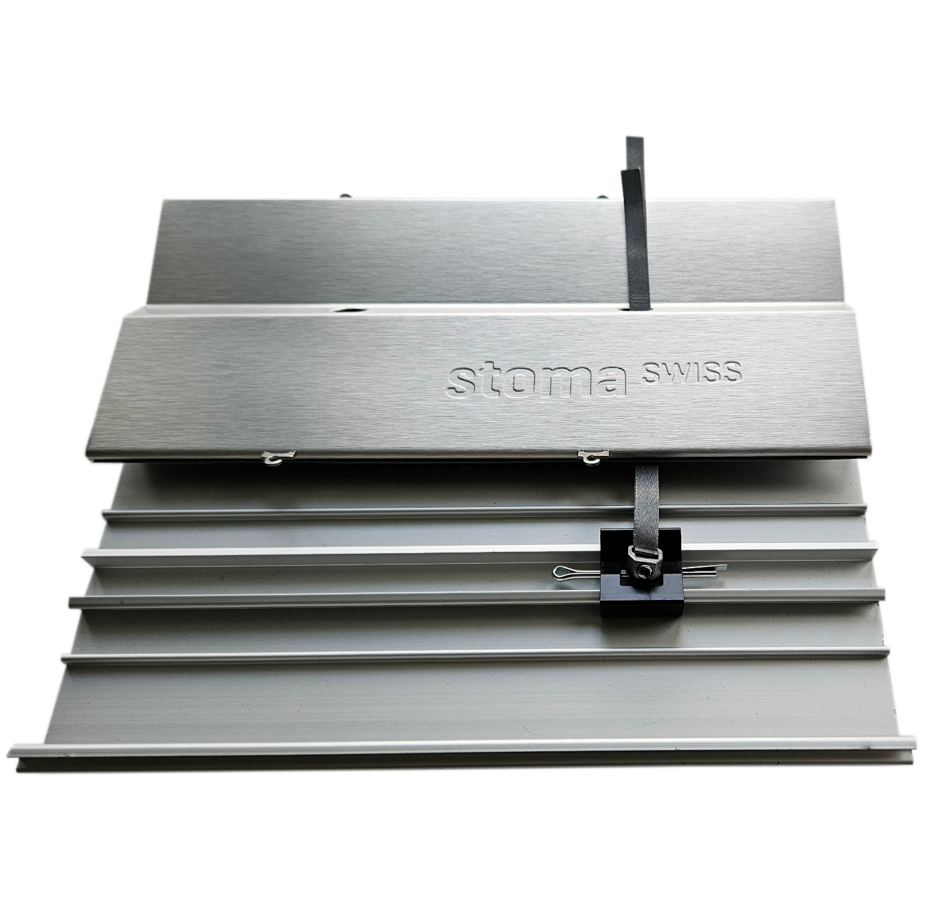

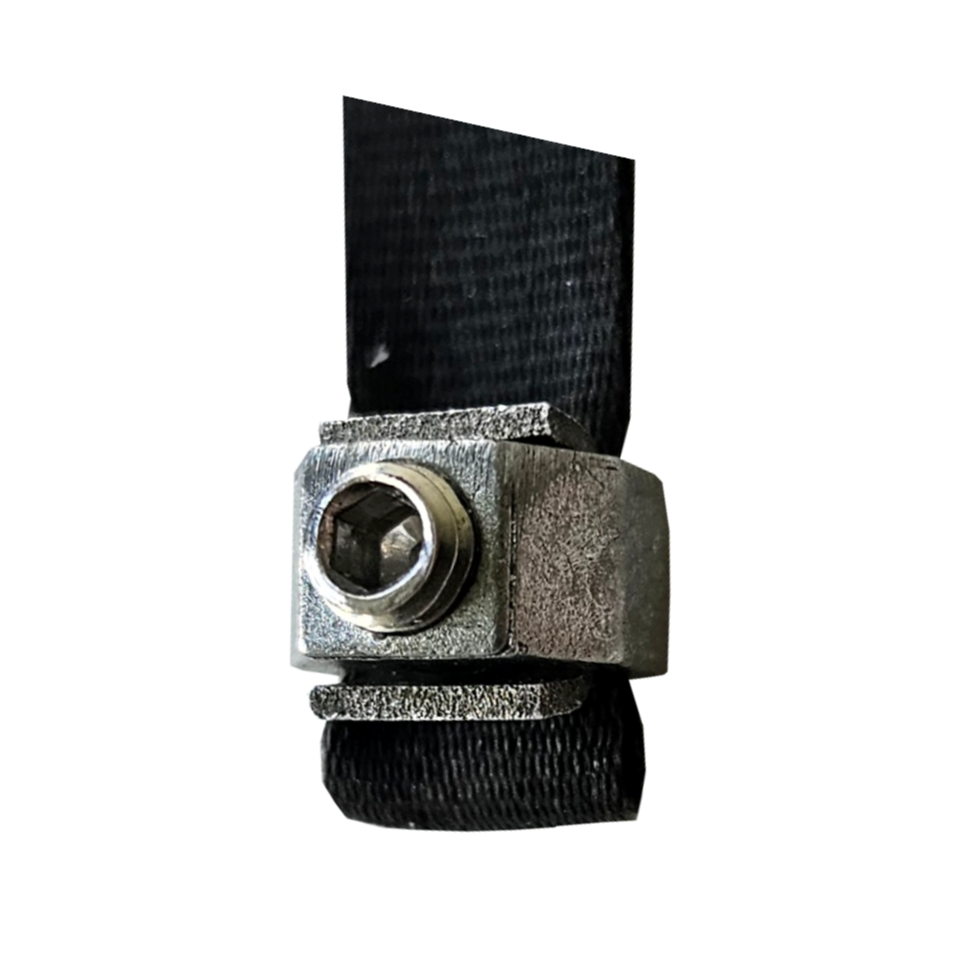

VANTA und VANTA+
Die Revolutionären.

Im Vergleich mit konventionellen Raffstoren dunkeln VANTA Raffstoren deutlich besser ab. Durch die seitlichen Spalten zwischen Lamellen und Führungsschienen und durch die Stanzungen für die Aufzugbänder fällt kaum Licht ein, weil die Lamellen diese Öffnungen überdecken.
Während beim Modell VANTA das Lamellenpaket mit Aufzugbändern gehoben und gesenkt wird, übernimmt das beim Modell VANTA+ ein, seitlich in den Führungen integrierter Aufzugsmechanismus.


Stoma AV 950





Stoma Lamellenstoren

AV-950 und AV-970
Die Innovativen.

AV-950 und AV-970 Lamellenstoren mit 90 mm breiten Lamellen zeichnen sich durch einen seitlich in den Führungen integrierten Aufzugsmechanismus aus. Aufzugbänder und Lochstanzungen fallen dadurch weg.

Das Modell AV-950 verfügt über eine filigrane, drehbare Endschiene und lässt sich bis auf eine Breite von 1600 mm perfekt mit konventionellen AV-900 oder AV-910 Verbundraffstoren kombinieren. Das Modell AV-970 zeichnet sich durch eine kräftige, starre Endschiene aus, die eine grössere Breite bis 3200 mm erlaubt und Stärke markiert.

Grenzmasse

Höhe Licht (hl) Höhe Sturz (hs)
  AV-950 AV-970
1501 - 1750 mm 205 mm 245 mm
1751 - 2000 mm 220 mm 260 mm
2001 - 2250 mm 235 mm 275 mm
2251 - 2500 mm 250 mm 290 mm
2501 - 2750 mm 265 mm 305 mm
2751 - 3000 mm 280 mm 320 mm
mit Blende +20 mm +20 mm

minimal 400 mm 400 mm
maximal 3000 mm 3000 mm


Breite Konstruktion (bk) AV-950 AV-970
min. mit Motorantrieb 600 mm 600 mm
maximal 1600 mm 3200 mm


Fläche (bk x hl) AV-950 AV-970
Einzelstoren
max. mit Motorantrieb 6 m² 6 m²
gekuppelte Anlage
max. mit Motorantrieb 18  m² 18  m²
min. Kupplungsdistanz 80 mm 80 mm
max. gekuppelte Storen 3 Stück 3 Stück


Tiefe Nische (tn) AV-950 AV-970
minimal 130 mm 130 mm


Windwider-
standsklassen
AV-950 AV-970
bk < 1500 mm Kl. 6 < 92 km/h Kl. 6 < 92 km/h
bk < 2000 mm Kl. 6 < 92 km/h Kl. 6 < 92 km/h
bk < 2500 mm   Kl. 5 < 76 km/h
bk < 3000 mm   Kl. 4 < 60 km/h
bk < 3500 mm   Kl. 4 < 60 km/h






Store AV 700/710


Breite Konstruktion (bk) AV-700 AV-710
min. mit Kurbelantrieb 400 mm 400 mm
min. mit Motorantrieb 475 mm 475 mm
maximal 4500 mm 4000 mm
Fläche (bk x hl) AV-700 AV-710
Einzelstoren
max. mit Kurbelantrieb 8 m² 8 m²
max. mit Motorantrieb 10 m² 10 m²
gekuppelte Anlage
max. mit Kurbelantrieb 8  m² 8  m²
max. mit Motorantrieb 24  m² 24  m²
max. gekuppelte Storen 3 Stück 3 Stück



Tiefe Nische (tn) AV-700 AV-710
minimal 100 mm 100 mm

Windwider-
standsklassen
AV-700 AV-710
bk < 1500 mm Kl. 6 < 92 km/h Kl. 6 < 92 km/h
bk < 2000 mm Kl. 6 < 92 km/h Kl. 6 < 92 km/h
bk < 2500 mm Kl. 5 < 76 km/h Kl. 5 < 76 km/h
bk < 3000 mm Kl. 4 < 60 km/h Kl. 4 < 60 km/h
bk < 3500 mm Kl. 4 < 60 km/h Kl. 4 < 60 km/h
bk < 4000 mm Kl. 4 < 60 km/h Kl. 4 < 60 km/h

Store AV 900/910

Bernina AV 90

AV-900 und AV-910 Lamellenstoren mit 90 mm breiten Lamellen ermöglichen eine gute Abdunklung und individuelle Lichtregulierung. Das kräftige Profil ermöglicht eine markante Fassadengestaltung.

Beim Modell AV-900 sind die Lamellen wechselseitig links oder rechts mit Führungsbolzen in Schienen geführt. Beim Modell AV-910 werden die Lamellen beidseitig mit Führungsbolzen in Schienen geführt. Dadurch lassen sich Windgeräusche reduzieren. Die Pakethöhen bleiben

Optionales
Selbsttrage-System
Das selbsttragende Storensystem ohne Befestigung im Sturzbereich schont die Isolation, reduziert die Geräuschübertragung und verhindert Wärmebrücken (Minergie - Standard). Ab einer Breite von 2400 mm ist mittig eine Abstützung erforderlich.

Schonende Lochstanzungen
Die gebördelten Lochstanzungen schützen das 8 mm breite Aufzugband gegen Durchscheuern. Der Verzicht auf bruchanfällige Kunststoffschutzösen erspart vorzeitige Reparaturen.

Metall statt Kunststoff
Die witterungsbeständigen Chromstahlhaken, welche Lamellen und Tragkordeln verbinden, ermöglichen es, beschädigte Lamellen auch nachträglich auszuwechseln. Führungsbolzen aus Metall bürgen für Bruchsicherheit und Langlebigkeit.

Tragkordeln mit präziser Faltung
Die kevlarverstärkten Tragkordeln sorgen für eine präzise Faltung ohne sich zwischen die Lamellen zu legen. Damit wird eine minimale Pakethöhe mit paralleler Ausrichtung der Lamellen erreicht. Dunkle Lamellenfarben können mit schwarzen Wende- und Aufzugbändern ausgerüstet werden, sodass diese weniger auffallen.

Mehr Sicherheit durch Verriegelung
Die Endschiene kann mit einer automatischen Verriegelung ausgerüstet werden. Sie kann dann in geschlossener Stellung von aussen her nicht ohne grobe Gewalt angehoben werden und hat damit eine einbruchshemmende Wirkung

Strukturlackierung
Die innovative Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine

Strukturlackierung
Die innovative Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentlich bessere Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzhaftung ist deutlich geringer und die Lamellen lassen sich mühelos reinigen.

Komfort durch Automation
Beide Modelle können mit Elektroantrieben ausgerüstet werden und bieten damit einen höheren Bedienungskomfort. In Verbindung mit einer entsprechenden Steuerung wird Minergie-Standard erreicht.
Tageslichtnutzung
Der Lamellenbehang kann in zwei bis drei Bereiche mit unterschiedlich geneigten Lamellen aufgeteilt werden. Offene Lamellen im oberen Bereich ermöglichen die Nutzung des Tageslichtes in der Raumtiefe, während geschlossene Lamellen im unteren Bereich dem Blendschutz am Fenster dienen.

Hervorragende Materialien
Witterungsbeständige Lamellenhaken aus Chromstahl, Führungsbolzen aus Metall, gebördelte Löcher für 8 mm breite Aufzugbänder, kevlarverstärkte Tragkordeln und strukturlackierte Lamellen sorgen für ein langes Storenleben.

Farbenvielfalt
Zur Auswahl stehen gut 20 Standardfarben und diverse Zusatzfarben, ergänzt von über tausend RAL-, NCS- und IGP-Farben.




Montage auf Leibung in Hohlsturz

Selbsttragende Montage mit Blende Typ 1

Montage vor Fassade mit Blende Typ 8

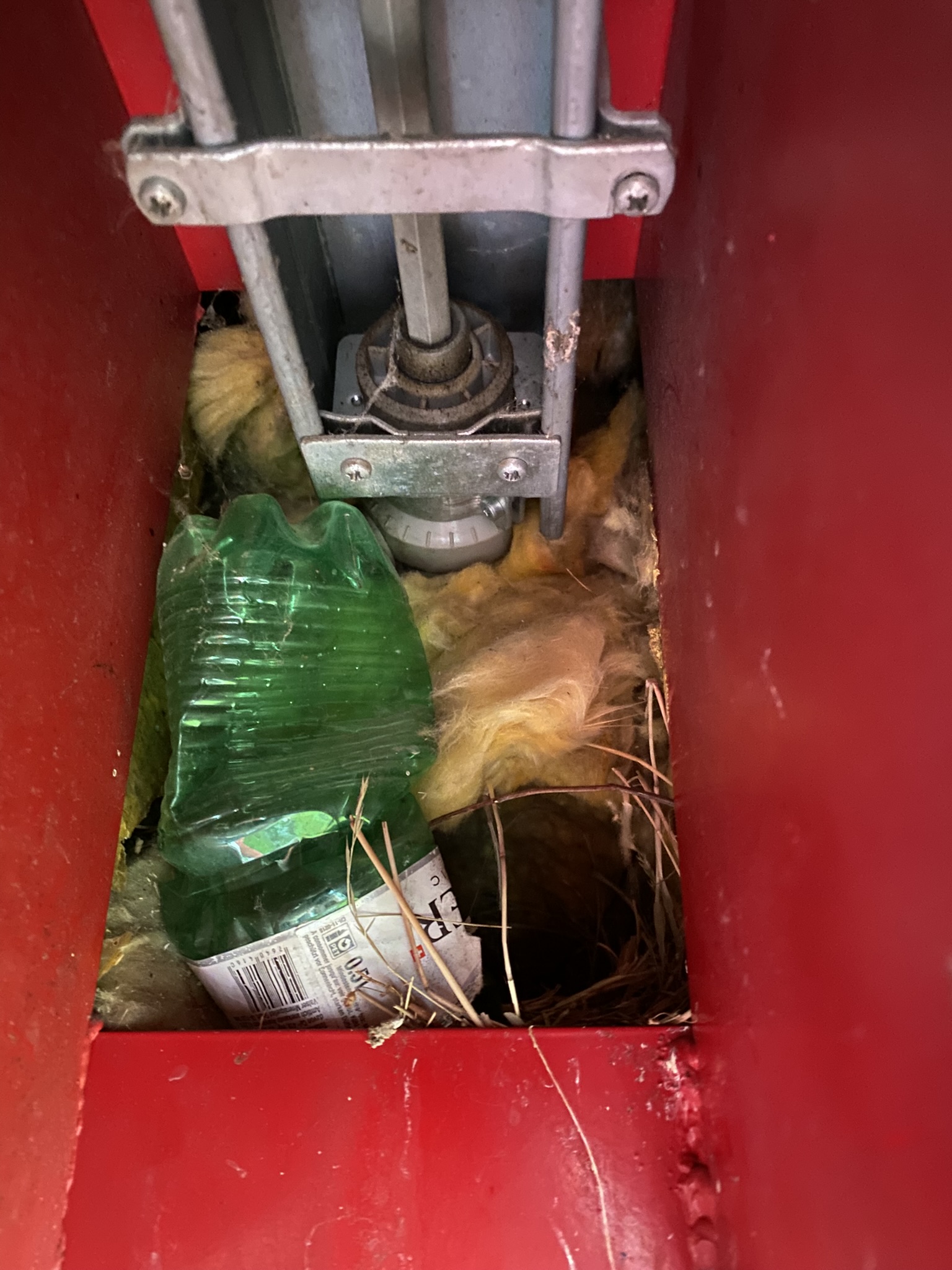

Getriebenische

Kurbelantrieb

Kurbelantrieb

http://www.sunwind-klaeui.ch/bernina2.jpg

Grenzmasse

Höhe Licht (hl) Höhe Sturz (hs)
  AV-900 AV-910
1501 - 1750 mm 205 mm 205 mm
1751 - 2000 mm 220 mm 220 mm
2001 - 2250 mm 235 mm 235 mm
2251 - 2500 mm 250 mm 250 mm
2501 - 2750 mm 265 mm 265 mm
2751 - 3000 mm 280 mm 280 mm
3001 - 3250 mm 295 mm 295 mm
3251 - 3500 mm 310 mm 310 mm
3501 - 3750 mm 330 mm 330 mm
3751 - 4000 mm 345 mm 345 mm
4001 - 4250 mm 360 mm 360 mm
mit Blende +20 mm +20 mm

minimal 400 mm 400 mm
maximal 4250 mm 4250 mm

Breite Konstruktion (bk) AV-900 AV-910




Wählen Sie aus gut 20 Standard- und vielen Zusatzfarben Ihre Lamellenlackierung. Ergänzend stehen Ihnen über tausend RAL-, NCS- und IGP-Farben zur Auswahl.

Die Strukturlackierung weist eine sehr hohe Schichtdicke (25 bis 30 µ) auf. Daraus resultiert eine deutlich verminderte Korrosionsanfälligkeit gegenüber Glattlack.

Vorteile von Strukturlack

hervorragende Witterungs- und Alterungsbeständigkeit dank gutem Korrosionsschutz gegenüber Feuchtigkeit und chemischen Verunreinigungen der Luft

bessere Glanz- und Farbtonerhaltung infolge geringerer Tendenz zu Auskreidungen durch UV-Bestrahlung und zu Farbtonverdunklungen durch eingedrungene Schmutzpartikel

aussergewöhnlich hohe Abriebfestigkeit gegenüber mechanischen Einwirkungen

mühelose und weniger häufige Reinigung durch geringere Verschmutzungsneigung



Folgende IGP-Farben sind ab sofort für AV-900 Lamellen zum Preis von Standard-Farben ab Lager erhältlich:


  • 266
  •   ore grey   IGP 5803 E 71266 A1M
  • 319
  •   carbon   IGP 5803 E 71319 A10
  • 385
  •   cast iron   IGP 5803 E 71385 A10




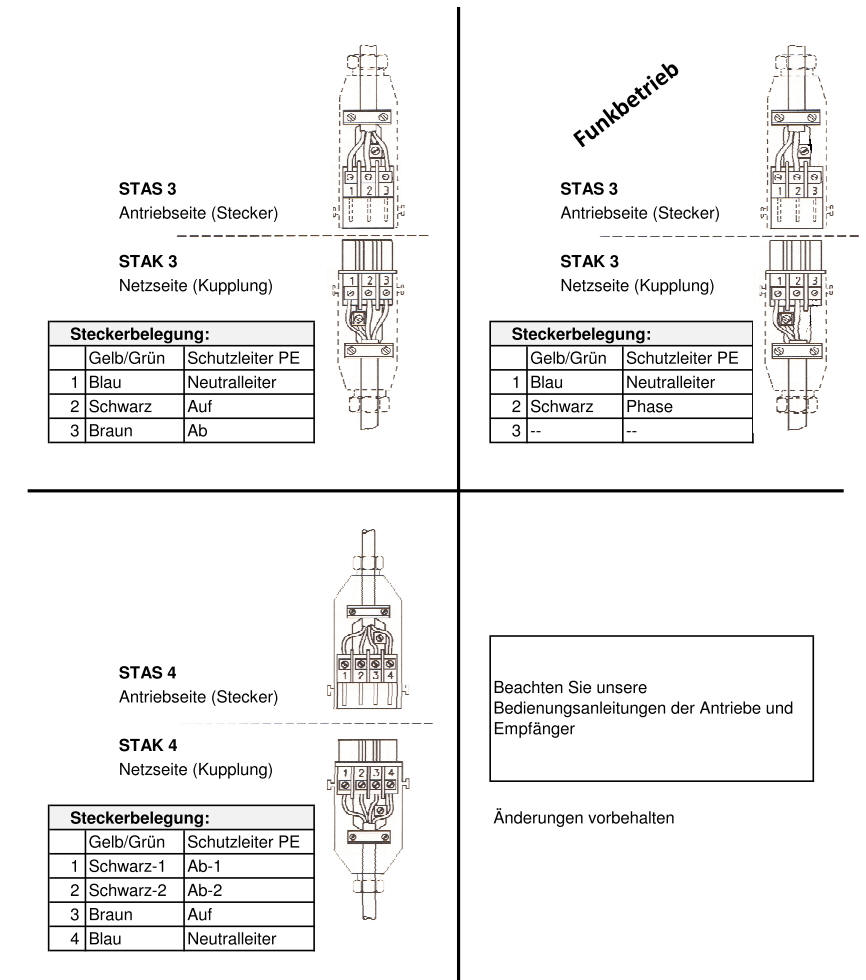

Storen-Automation – Funksteuerungen – Handkurbelantrieb

Beim Endverbraucher ist der Wunsch nach Bedienungskomfort gestiegen. Die auf dem Markt erhältlichen Produkte sind zuverlässiger, bedienungsfreundlicher und günstiger geworden. Dazu zählen vor allem die weiterentwickelten, einfach montierbaren und kostengünstigen Funksteuerungen, die am Neubau sowie zur Nachrüstung verwendet werden können. Die robusten Aluminium-Handkurbelrohre sind in weiss oder grau, die Griffe in Alu- oder Stahlausführung erhältlich. Die Kunststoff-Kreuzgelenkplatten sind in den Breiten 21-27-35 mm verfügbar.

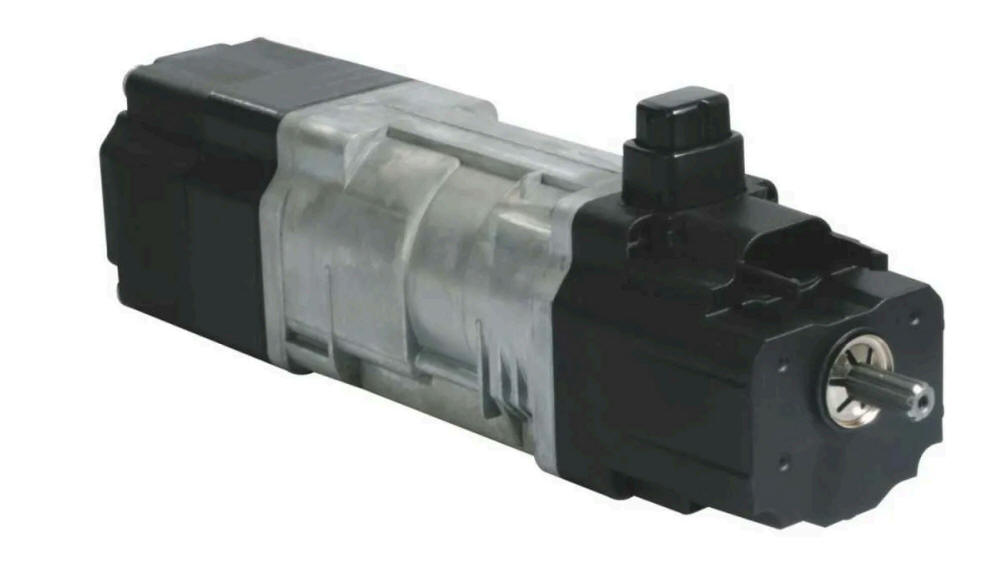

Elero Motor Somfy WT

Isolationsgrad
Die dicht anliegenden Lamellen bewirken eine reduzierte Luftzirkulation zwischen Lamellen und Fenster und tragen damit zur Verbesserung
des Isolationswertes bei. Beim Einsatz automatisierter Anlagen wird der Effekt des Energiesparens optimiert.
Seidenglanz-Lackierung
Branchenüblich und bewährt hat sich die qualitativ hochstehende Seidenglanz-Lackierung der Lamellen (Glanzgrad 60%).
Die Farbechtheit bleibt über viele Jahre bestehen und die Reinigung der Lamellenprofile ist einfacher.
Technische Änderungen vorbehalten.
Zu beachten sind auch die diversen Merkblätter der Bernina Storen AG und des Branchenverbandes VSR.


VSR Farbkarte

(Achtung, dieses Farbmuster ist nicht farbverbindlich)










Lamellenstore MF 50

Lamellenstore RS 65

Flachlamelle RV 80

Warema Flachlamelle S80



Warema E73-E93

Passende Motoren

Passende Steuerungen

Reparaturen

Weiter zu den Dreh- Schiebe und Faltladen








Sunwind Kläui, Höfen 19, 5420 Ehrendingen, Tel. 056 221 82 81

e-mail:   klaeui@sunwind-klaeui.ch

02.01.2020      alle Angaben ohne Gewähr
