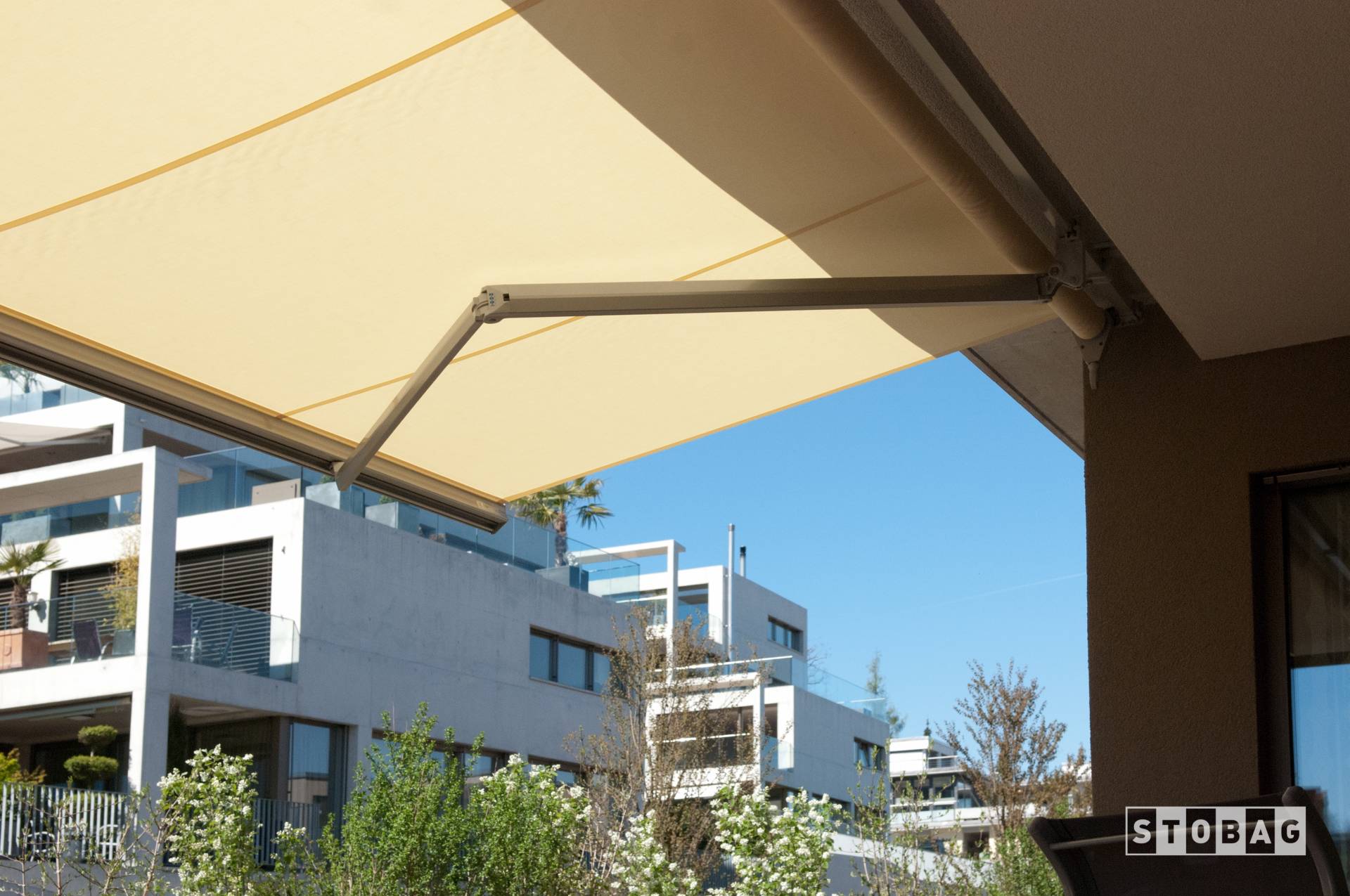

Mit einer Breite von bis 700 cm gehört AZUR zu den breiteren Markisen im STOBAG
Sortiment. Das erfordert eine hohe Stabilität.
Möglich macht das ein solides
Vierkant-Tragrohr. Die Markise bleibt auch bei Wind sicher verankert.
Prospekte, Masse, Konsolen
AZUR SG2400
min.
max.
180
700
cm
cm
min.
max.
150
300
cm
cm
AZUR SG2400
Durchgehendes korrosionsgeschütztes 4-kant Tragrohr (35 x 35 mm) aus
sendzimirverzinktem Stahl für den Aufbau der Aluminium-Druckguss
Armträger, Konsolen und Tuchwellenlager. Konsolen bei Wand- oder
Deckenmontage einsetzbar. Tuchwelle ø 78 aus sendzimirverzinktem Stahl
mit
Nut zur Aufnahme des Markisentuches. Ein- und Ausfahren erfolgt manuell
über ein Kegelradgetriebe mit integriertem Endanschlag und Freilauf-
Kurbelring, Untersetzung 4.5:1. Bedienung des Kegelradgetriebes mittels
abnehmbarer Kurbelstange aus pulverbeschichtetem Metall in weiss, grau
oder braun mit Haken und Kunststoffgriff. Ausfallprofil
(Hohlkammerprofil) aus stranggepresstem Aluminium (Dimension 47 x 60 mm)
mit seitlichen
Endkappen aus Kunststoff und eine durchgehende Aufnahme-Nut für Volant
(optional). Gelenkarme aus ALU-Strangpressprofilen und
Präzisionsteilen aus ALU-Grusslegierung, innenliegende Zugfedern und
Doppel-Stahlseile aus Inox, Drahtseilschutz über das Mittelgelenk.
Einfache
und stufenlose Neigungswinkel-Verstellung über Innensechskanntschraube
von 1° – 60° (1° – 45° über 600 cm TB bzw. mit Tuchwellenstütze). Die
Aluminiumprofile sowie Aluminium-Gussteile sind in Fassadenqualität
pulverbeschichtet. Alle sichtbaren Schrauben in INOX-Ausführung. Die
Bespannung mit einem spinndüsengefärbtem Markenacryl-Tuch (Preisgruppe
1), farbbeständig, sehr hoher UV-Schutz, gute Reissfestigkeit,
wasser- und schmutzabweisend, aus der STOBAG Collection.
Optionen
Konsolen
Um verschiedene Montagesituationen wie schlechtes Mauerwerk,
Holz-/Stahlkonstruktionen, Dachsparren etc. abzudecken, stehen
verschiedene
Konsolen-Typen zur Auswahl.
Schutzdach
Mittels einem aluminiumstranggepresstem Schutzdach inkl. Seitenteile aus
Kunststoff wird die Markise optimal vor Witterungseinflüssen geschützt.
Die Befestigung des Schutzdaches wird durch Dachträger, die auf das
Tragrohr montiert werden sicher gestellt. Um den vorderen Schutz des
Tuches zu gewährleisten, ist ein Ausfallprofil (Dimension 62 x 80 mm)
erforderlich, das optimal auf das Schutzdach abgestimmt ist.
Ausfallprofil
Ab 250 cm Ausladung und / oder über 500 cm Totalbreite wird empfohlen
das stärkere Ausfallprofil (Dimension 62 x 80 mm) einzusetzen, um eine
höhere Stabilität zu erreichen.
Elektroantrieb
Mit mechanischem Endschalter: Rohrmotor, 230 VAC, 50 Hz oder 120 VAC, 60
Hz (länderspezifisch) mit elektromechanischer Bremse und
mechanisch einstellbaren Endlagen-Abschaltung. Thermoschutz, Schutzart
IP54 (Spritzwasser), mit 50 – 150 cm Anschlusskabel.
Mit elektronischem Endschalter: Rohrmotor, 230 VAC, 50 Hz oder 120 VAC,
60 Hz (länderspezifisch) mit elektromechanischer Bremse und
elektronischer Endlagen-Abschaltung. Thermoschutz, Schutzart IP54
(Spritzwasser), mit 50 – 150 cm Anschlusskabel.
Funkmotor mit elektronischem Endschalter: Rohrmotor, 230 VAC, 50 Hz oder
120 VAC, 60 Hz (länderspezifisch) mit elektromechanischer Bremse
und elektronischer Endlagen-Abschaltung. Integrierter Funkempfänger,
Thermoschutz, Schutzart IP54 (Spritzwasser), mit 50 – 150 cm
Anschlusskabel.
Bespannung / Konfektions-Technik
Markisentücher aus Polyester, Acryl etc. und verschiedene
Konfektions-Techniken wie Kleben, TENARA-Faden etc. gemäss STOBAG
Collection
(Kollektions-Index).
